空预器检修及密封改造

检修范围

1、径向、轴向及环向（旁路）密封装置安装及调整；

2、中心筒密封检修、安装与调整

3、冷端、热端扇形板（含静密封及调整机构）检修、安装与调整；

4、圆弧板（轴向密封片）检修、安装与调整；

5、转子角钢（T型钢）检修、安装及调整；

6、导向轴承、支撑轴承检修；

7、蓄热元件解包清洗、高压水清洗及安装更换；

8、减速机及围带等传动系统检修

9、空预器常规检修（转子垂直度调整、壳体检修、静密封检修、仓隔板检修及支撑管检修等）。

空预器类产品一览

浮动式密封装置

本装置适用于发电厂锅炉空气预热器密封系统。该装置安装在空气预热器转子冷、热端径向隔板上，与扇形板相互配合阻止空气向烟气泄露，以此降低空气预热器的漏风率，提高锅炉的工作效率。

浮动式密封装置安装在转子仓隔板上，与转子隔板保持相对静止。当浮动式密封装置与扇形板接触时，动片围绕转轴向转子旋转方向的后方旋转一定角度，弹簧被压缩；当浮动式密封装置离开扇形板时，在弹簧的作用下，动片恢复到原始状态。

产品特点

1、安装结构：不改变空气预热器的基本结构，在原密封基础上增加浮动式密封装置，起到双重密封效果，能长期保证空气预热器较低的漏风率。

2、工作稳定：导向杆置于弹簧内部，起导向和防止弹簧发生脱落作用，保证密封装置的安全稳定工作。

3、材料选择：优化自润滑金属片的材质，保证密封装置与扇形板接触摩擦过程中，不损伤扇形板，保证扇形板的使用寿命。

4、高效稳定的弹簧机构：压缩弹簧的稳定性和超长的工作寿命，保证密封装置的工作效率和使用寿命。压缩弹簧可以有效控制动片的运动、缓和冲击等。

5、封闭的转轴机构：封闭的转轴能防止粉尘进入转轴，保证转轴处不结垢。

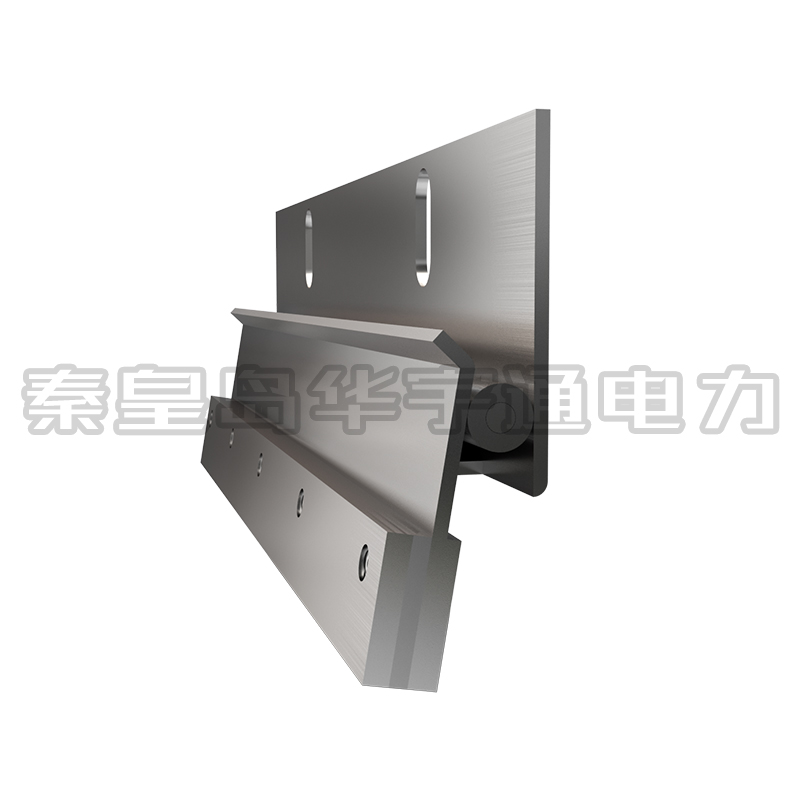

重力式密封片

本装置适用于发电厂锅炉空气预热器密封系统。该装置安装在转子冷端径向隔板上，目的是降低空气预热器的漏风率，提高锅炉的工作效率。

重力式密封装置安装在空预器转子冷端转子隔板上，依靠密封装置本身的重力进行工作。重力式密封装置通过扇形板时，在转子带动下，重力式密封装置与扇形板接触时，在惯性力的作用下，动片绕转轴旋转一定角度。重力式密封装置通过扇形板的整个过程中，重力式密封装置在重力的作用下始终与扇形板紧密接触而无间隙；当密封装置离开扇形板时，重力式密封装置在自身重力的作用下，恢复到自由垂直状态。重力式密封装置按照此循环周而复始的工作。

产品特点

1、重力密封装置配合传统硬密封片安装，安装形式：硬密封片---仓隔板---重力式密封装置。

2、重力密封装置结构简单，故障率极低，安全可靠，彻底解决了传统的弹簧柔性密封装置的弹簧脱落或失效而导致的安全隐患。

3、重力式密封安装简单，不破坏空预器的结构，保证长期稳定运行。

4、为了保护扇形板，重力式密封装置动片上安装有自润滑金属片。自润滑金属具有摩擦系数小、硬度低于扇形板等的特点，对扇形板磨损很小。

5、结构限位功能能够防止密封片被无限制吹开，保证密封装置的稳定性。

6、重力式密封装置具有工作安全稳定的优势，扇形板接触的补偿量更大，所以对机组负荷变化的适应能力更强，能够使空预器漏风率长期保持在较低的水平。

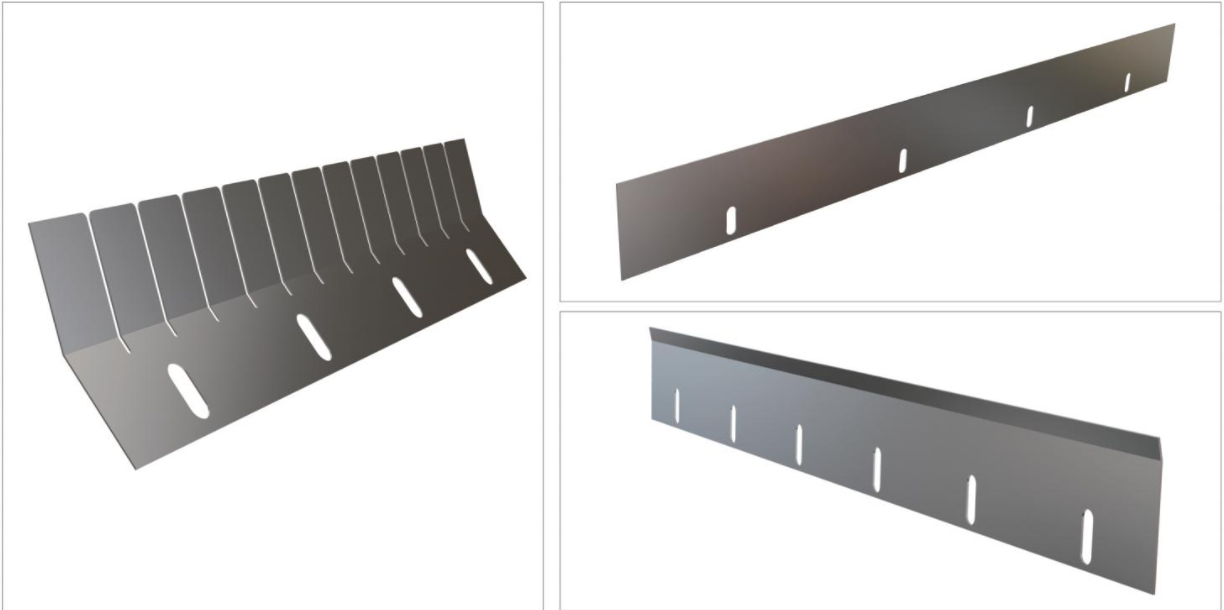

刚性密封片

刚性密封片为空气预热器的常规密封片，主要有径向、轴向及环向密封片组成。刚性密封片可以有效的减小空气向烟气泄露的通流面积，降低空气向烟气的泄漏量。

产品特点

1、使用范围广，适用所有回转式空气预热器。

2、合理的材料选择，可以适应脱硝后腐蚀性环境。

3、密封片顶部折弯设计。密封片发生剐蹭现象时，可适当减小驱动电机电流波动，防止驱动电机过载而停机。

4、使用寿命不小于6年。

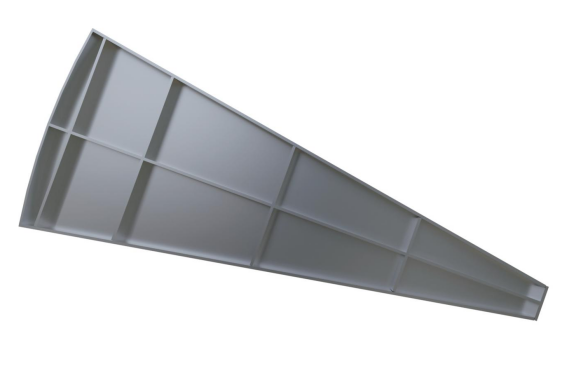

扇形板

扇形板是安装在空气预热器桁架上的一种静密封装置。扇形板通过与转子径向密封相互配合，目的是阻止空气由一次风侧或二次风侧向烟气泄露。

产品特点

1、适用于所有容克式空气预热器，可安装在空气预热器的冷端及热端。

2、通过对材料（16Mn，Q345等）的选择，可适应不同的运行环境以及各种转子径向密封装置。

3、根据不同的客户要求，可设计生产可调式扇形板或固定式扇形板。其中，可调式扇形板需配套安装可调式静密封及扇形板调节机构。

仓格板

空预器连接板组件

蓄热元件

蓄热元件是空气预热器进行热传递的主要媒介。蓄热元件吸收烟道烟气的余热，将余热携带并传递给锅炉燃烧所需的空气，加热空气，提高锅炉的热效率。

产品特点

1、篮筐结构稳定可靠，在吊装或转运过程中，不易散包或损坏。

2、包裹性好。所有蓄热元件均包裹在框架内，保证在任何情况下都不会损伤传热元件。

3、安装方便，便于起吊。

4、合理利用安装空间，元件框架内可安装更多的传热元件波形板，换热效果较好。

5、寿命：蓄热元件的寿命不低于80000小时。

6、独有的YRW波形，便于清洗和吹扫。

7、静电镀搪瓷工艺，搪瓷厚度执行ISO 2178标准。

8、加工制造执行EN10204-3.1B标准。

9、抗腐蚀试验按ISO 27422执行。

10、出厂前进行抗冲击试验、针孔试验、弯曲试验、预压紧力试验；

圆弧板

圆弧板是安装在空气预热器外壳上的一种密封装置。圆弧板通过与转子轴向密封相互配合起到密封作用，目的是阻止空气由一次风侧（二次风侧）向烟气泄露。

产品特点

1、适用于所有容克式空气预热器，安装在空气预热器外壳体上。

2、通过对材料（16Mn，Q345等）的选择，可适应不同的运行环境以及各种转子径向密封装置。

3、根据不同的客户要求，可设计生产可调式圆弧板或固定式圆弧板。其中，可调式圆弧板需配套安装可调式静密封及调节机构。

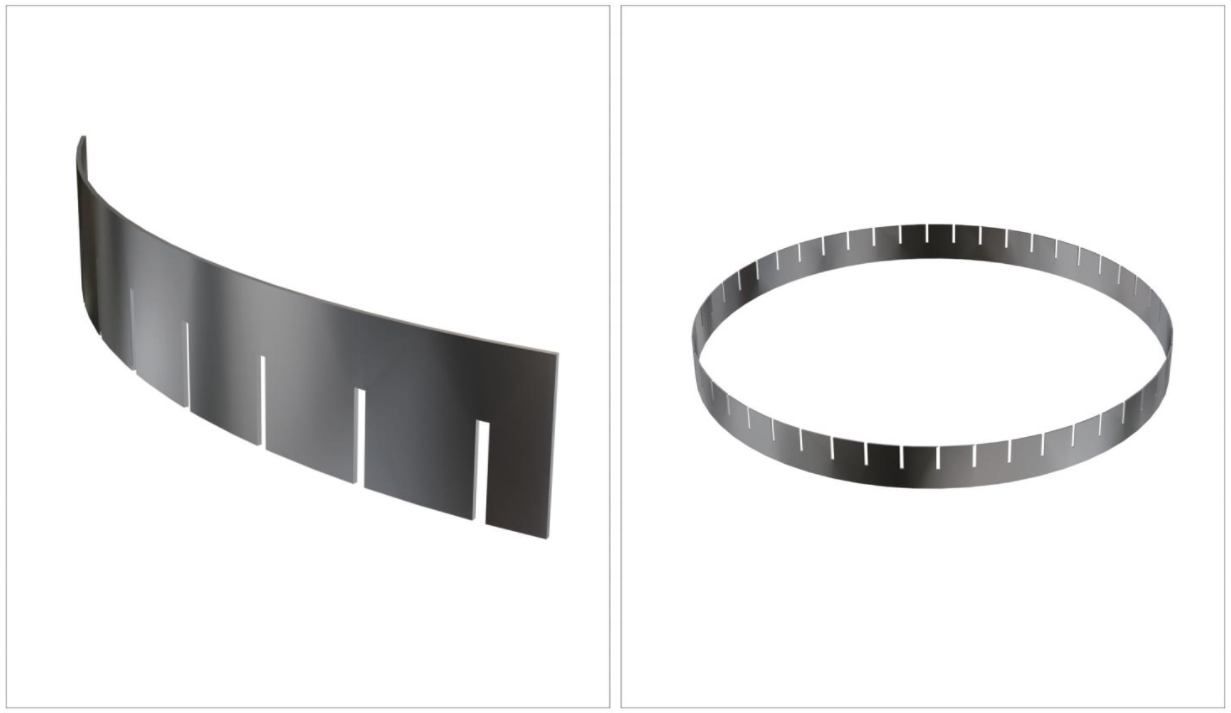

中心筒密封片

中心筒密封片安装在空气预热器转子热端和冷端径向隔板的内侧，中心筒密封环绕在热端和冷端转子中心筒周围。在运行期间，中心筒密封紧贴着空气预热器连接板内围绕中心筒的导向和支承端轴的静密封卷筒，中心筒密封开槽并固定在径向隔板的内端，密封无论在径向还是在轴向方向上都可以调节并焊接就位。中心筒密封片作用是阻止粉尘通过中心筒端面与静止卷筒之间的缝隙进入中心端轴空间，防止气体吹损或腐蚀中心端轴，保护中心端轴。

产品特点

1、使用范围广，适用所有回转式空气预热器。

2、结构可靠且免维护，只需安装时一次调整，即可使系统长时间运行。

3、系列化，组件化，模块化生产，简化现场安装工艺，缩短改造工期。

4、使用寿命不小于6年。

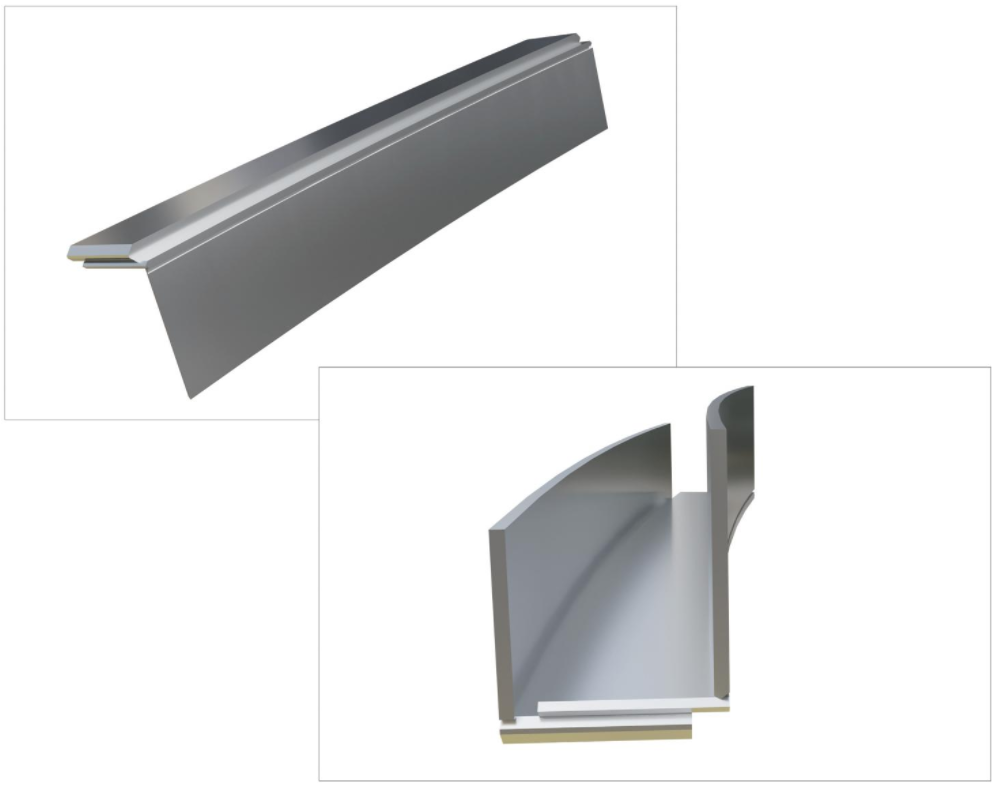

转子角钢

转子角钢是安装在空气预热器转子外径处的一个部件。转子角钢内侧与转子仓格密封板连接，上部与扇形板有一定间隙。

产品特点

1、适用于所有容克式空气预热器，可安装在空气预热器的冷端及热端。

2、转子角钢结构简单，便于现场安装与调整。

3、系列化生产加工，现场拼圆后进行适当调整焊接即可。

  4、具有车削量小、调整工作量小、改造工期短等优点。

空预器类产品部分业绩
